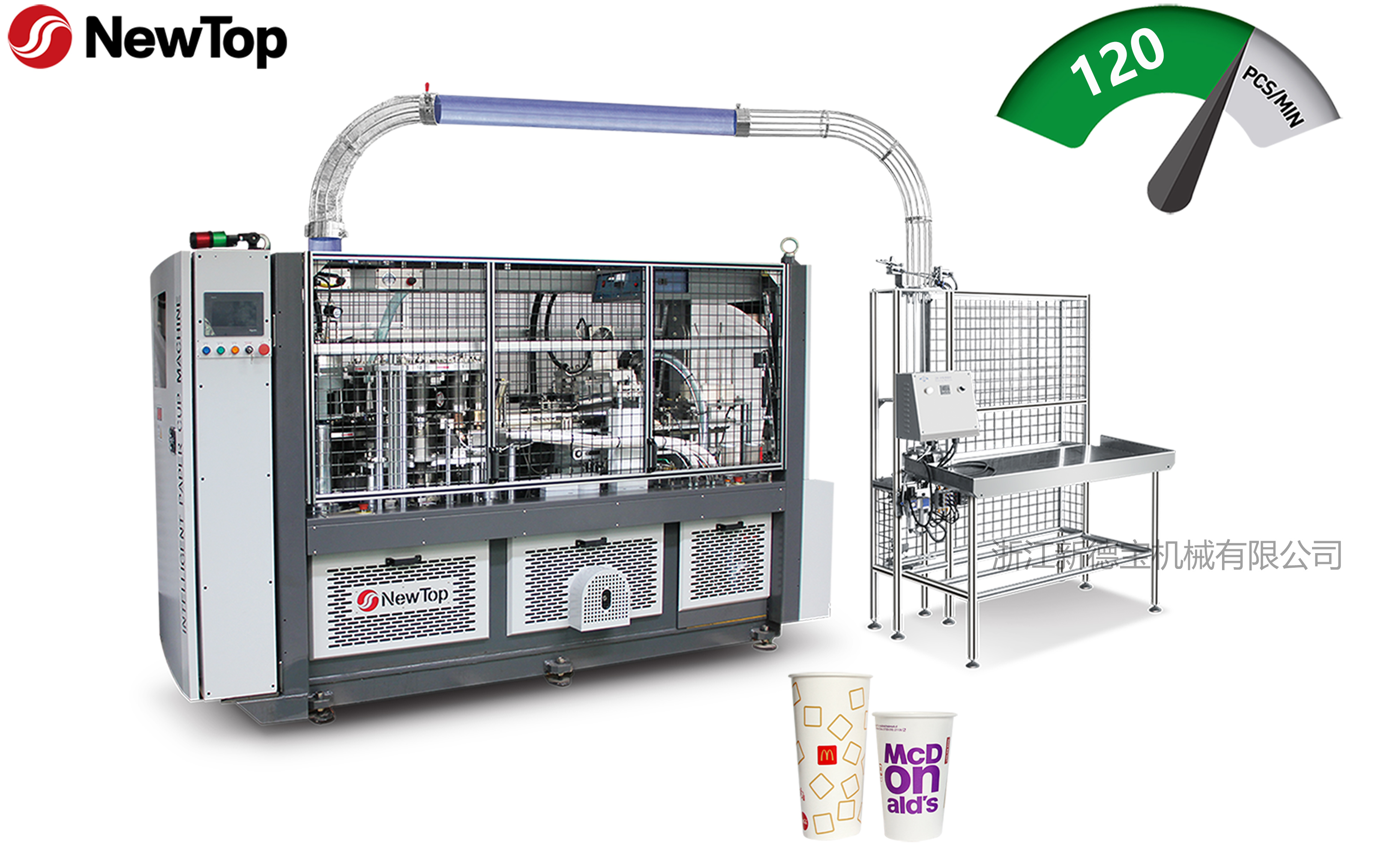

高速智能纸杯机

NEWTOP-118C





机械质量保证

1、机械传动部分保质期为5年,电气及易损件保质期为1年;


2、所有在台面上的活动部件都很容易靠近,方便日常的清洁和维护;


3、所有在台面下的活动部件都是采用淋浴式润滑,每4至6个月用指定规格的润滑油更换1次。



生产效率

1、每班的产量约为48,000千只纸杯(8小时),月产量为360万只以上(3班制);


2、产品合格率99%以上;


3、一名操作工可同时操作多台机器。



机械品质保证



机械性能

DEBAO-118C型智能纸杯机采用台面式布局,将成型模具与传动部分隔离。把传动件设置在台面下机架箱体内,自动喷淋润滑,采用纵轴传动结构、圆柱分度机构和齿轮传动的方式;台面上设置各成型模具,便于清理维护。电气采用PLC控制,全程光电跟踪监控,伺服供料。产能最高可达120只/分钟。

(注:机器实际产能受多种因素影响,以上数据仅供参考。)

传动机构

纵轴齿轮传动,圆柱式分度凸轮,优化内部布局,保证机器传动精度,同步性能高,从而达到行程之间配合协调性,避免干扰运动部件,消除了链条传动时的抖动和传动不平稳的缺点。

整体机箱结构

整机设计为箱体式结构,侧边有焊接的加强筋。采用喷淋润滑,实现减少磨损,有效散热,使机器达到快速运行。整机保修五年(不含消耗件)。

双卷边机构

第一道卷边采用旋转成型并配有胀压圈,有利于提高纸张成型强度;第二道卷边配有加热环以强化定型,卷口美观,尺寸稳定。

(注:在生产过程中,厂家基于产品品质提升或对机器制造的原技术和相关配置进行的调整、优化和升级等,均属于生产机器过程中的合理变更,恕不另行通知。)

工艺布局





NEWTOP-138S NEWTOP-118C
重量 重量
3400kg 3500kg
机器装箱规格 机器装箱规格
普通型:3100 x 1600 x 2100mm
(计杯架1230 x 610 x 1900mm)
检测型:3100 x 1600 x 2350mm
(计杯架1230 x 610 x 1900mm)
普通型:3100 x 1600 x 2250mm
(计杯架1230 x 610 x 1900mm)
检测型:3100 x 1600 x 2350mm
(计杯架1230 x 610 x 1900mm)
电源配置 电源配置
三相 380V,26KW 三相 380V,26KW
压缩空气配置 压缩空气配置
0.6-0.8MPa,0.5m³/min 0.6-0.8MPa,0.5m³/min
产能 产能
160 pcs/min 120 pcs/min
纸张种类 纸张种类
单面PE/双面PE/PLA 单面PE/双面PE/PLA
纸张厚度 纸张厚度
0.295-0.445mm 0.345-0.455mm
纸杯规格 纸杯规格
(D1)ф60-95mm (H)50-135mm
(D2)ф40-75mm (h)5-12mm
(D1)ф70-95mm (H)130-180mm
(D2)ф50-75mm (h)5-12mm
检测 检测
底部加热 底部加热
组装● 组装●
加长版纸片输送 加长版纸片输送
控制屏 控制屏
10.2英寸 7英寸
  注: 可选配○ 标配●

组合方案A


   DEBAO-C900

包装机/冲切机/装箱机/压边机/检测机

   NEWTOP-118C

高速智能纸杯机

   NEWTOP-118DT

高速智能纸杯/纸碗外套机

   NEWTOP-DXD110/150/200

包装机/冲切机/装箱机/压边机/检测机

组合方案B


   NEWTOP-118C

高速智能纸杯机

   NEWTOP-DXD110/150/200

包装机/冲切机/装箱机/压边机/检测机
