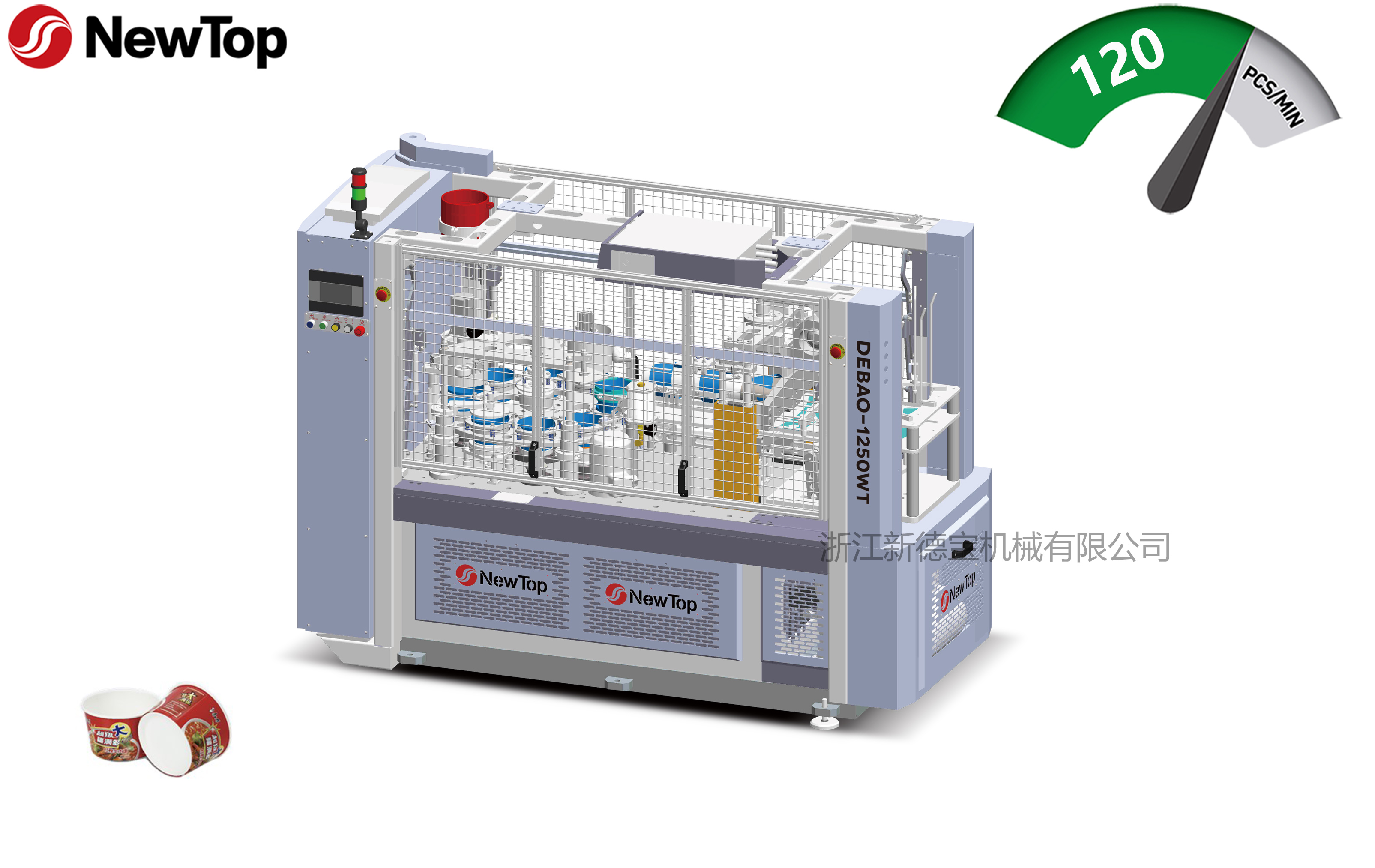

高速智能纸杯/纸碗外套机

NEWTOP-1250WT





机械质量保证

1.机械传动部分保修5年,电气及易损件保修1年。

2.成形台上的所有零件都易于检修。

3.成形工作台下的所有零件均通过油浴润滑。应每4-6个月用指定的机油更换机油。



生产效率

1,每班制(8小时)的生产产量高达38,000杯,每月(三班制)达到300万杯;

2.正常生产中合格率高于99%;

3.一个操作员可以同时处理多台机器。

机械性能

NEWTOP-1250WT智能纸杯外套成型机采用圆柱分度凸轮机构、齿轮传动、纵轴结构,从而合理分布各个功能总成。整机润滑的方式采用喷淋加油;电气采用PLC控制,全程光电跟踪监控,伺服甩胶。适合生产8-44oz的外套成型,是奶茶杯、方便面碗、咖啡杯、瓦楞杯等外套的理想设备

(注:机器实际产能受多种因素影响,以上数据仅供参考。)

智能涂胶部份


(注:在生产过程中,厂家基于产品品质提升或对机器制造的原技术和相关配置进行的调整、优化和升级等,均属于生产机器过程中的合理变更,恕不另行通知。)

NEWTOP-1250WT NEWTOP-118DT
重量 重量
2600kg 2600kg
机器装箱规格 机器装箱规格
2700 x 1300 x 2100mm 2800 x 1300 x 2250mm
电源配置 电源配置
三相 380V、5KW 三相 380V、5KW
压缩空气配置 压缩空气配置
0.6-0.8MPa、0.4m³/min 0.6-0.8MPa、0.4m³/min
产能 产能
120只/分钟
(中空、瓦楞80-100只/分钟)
中空、平贴:120只/分钟
双层瓦楞:100只/分钟
单层瓦楞:80只/分钟
纸张种类 纸张种类
灰底白板/白卡 灰底白板/白卡
纸张厚度 纸张厚度
0.2825-0.4075mm 0.2825-0.4075
单层瓦楞:0.245-0.2825
纸杯规格 纸杯规格
(D1)ф90-150mm (H)70-110mm
(D2)ф80-120mm (h)5-12mm
(D1)ф70-95mm (H)60-135mm
(D2)ф50-75mm (h)5-12mm
加长版纸片输送 加长版纸片输送
控制屏 控制屏
7英寸 7英寸
  注: 可选配○ 标配●
