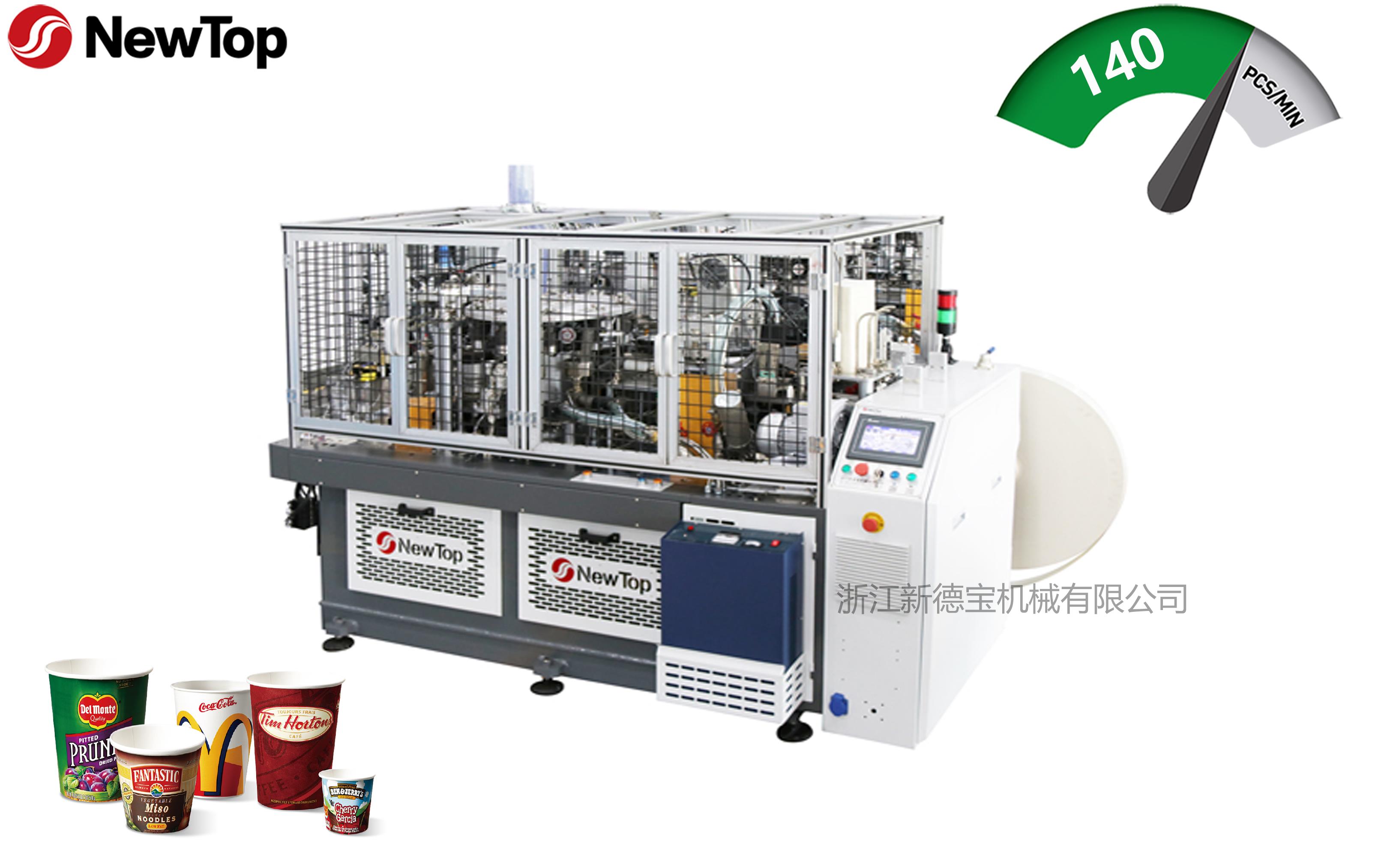

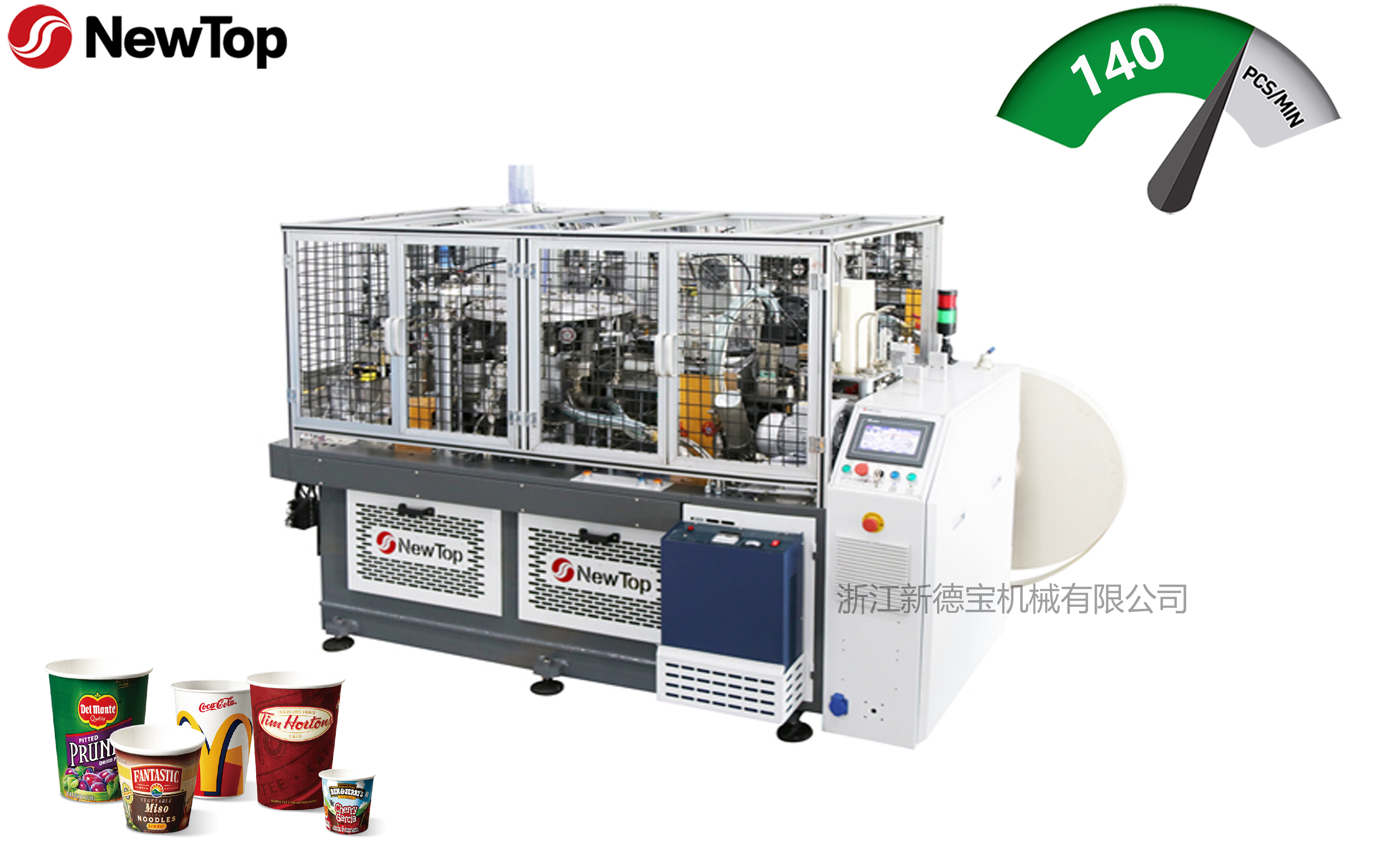

高速智能纸杯机

DEBAO-100S



机械质量保证

1.机械零件保修5年或产量达到2亿个杯,电气零件保修1年。

2.成形台上的所有零件都易于检修。

3.成形工作台下的所有零件均通过油浴润滑。应每4-6个月用指定的机油更换机油。



生产效率

1,每班制(8小时)的生产产量高达58,000杯,每月(三班制)达到450万杯;

2.正常生产中合格率高于99%;

3.一个操作员可以同时处理多台机器。

机械品质保证



机械性能

DEBAO-100S型高速智能纸杯机采用台面式布局,将成型模具与传动部分隔离。把传动件设置在台面下机架箱体内,自动喷淋润滑,采用纵轴传动结构、圆柱分度机构和齿轮传动的方式;台面上设置各成型模具,便于清理维护。电气采用PLC控制,全程光电跟踪监控,伺服供料。产能可达120只/分钟。适合生产1.5-12盎司的冷/热纸杯。



冲底部分

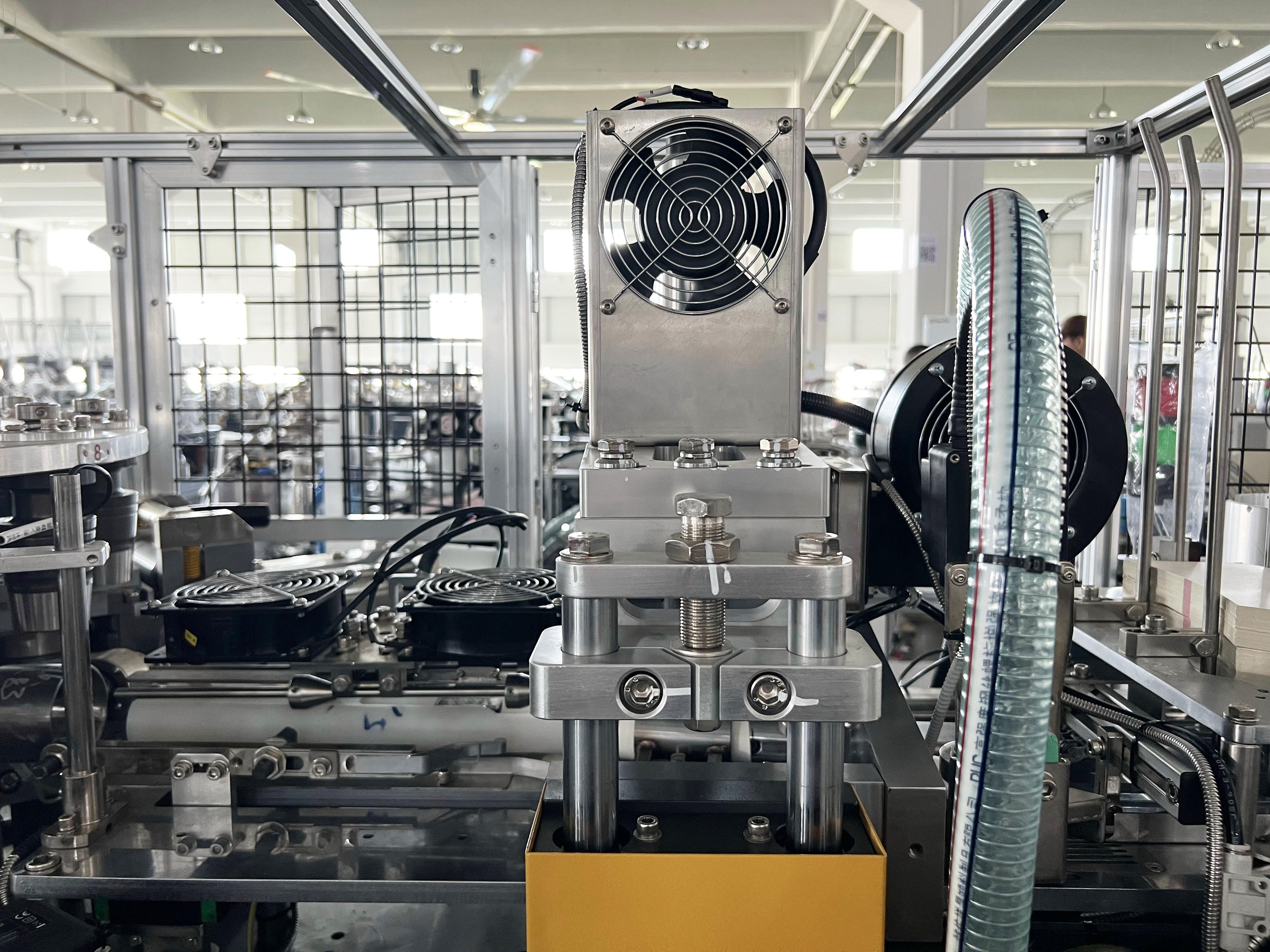

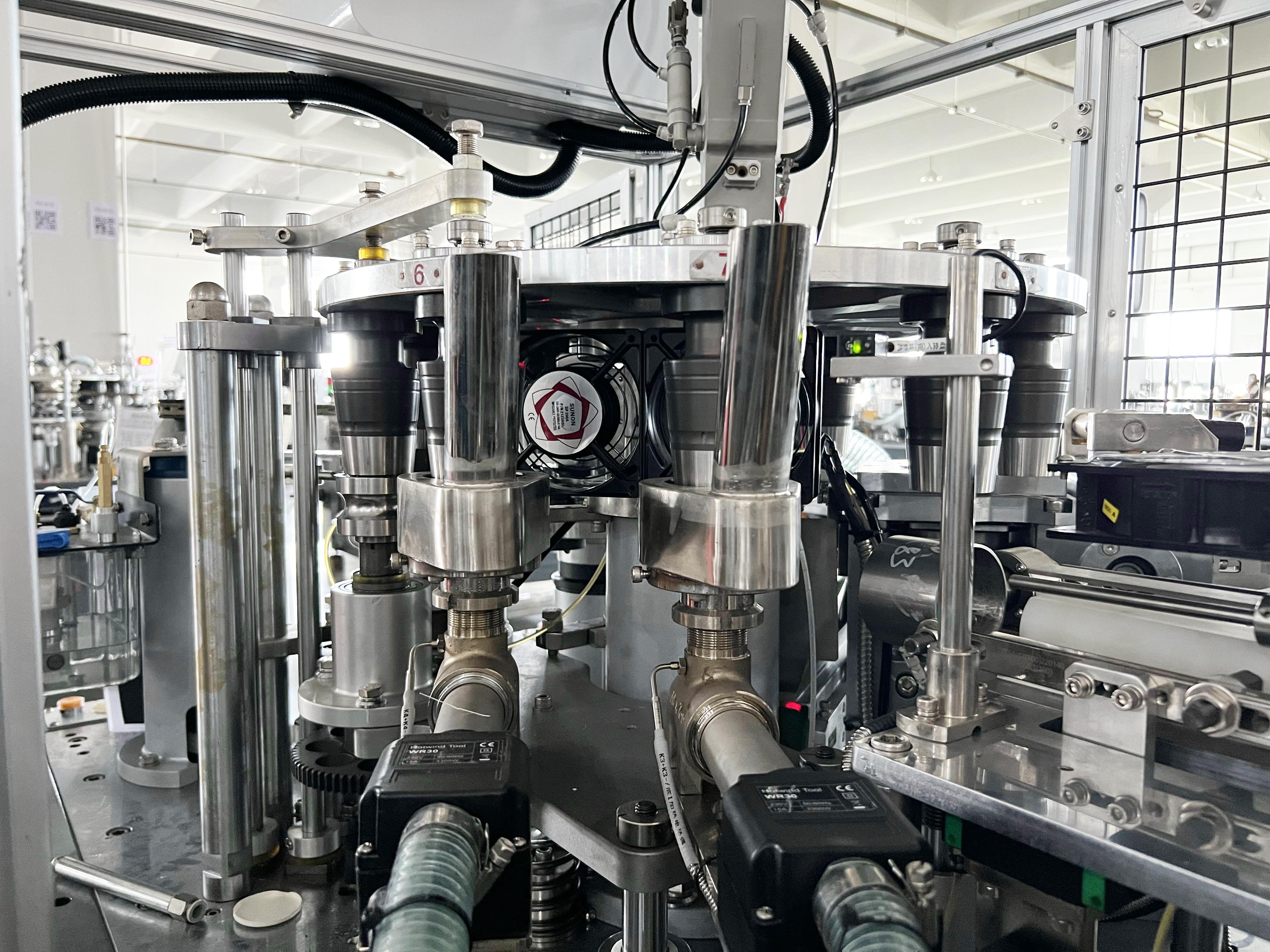

双卷边成型部分

齿轮传动部分

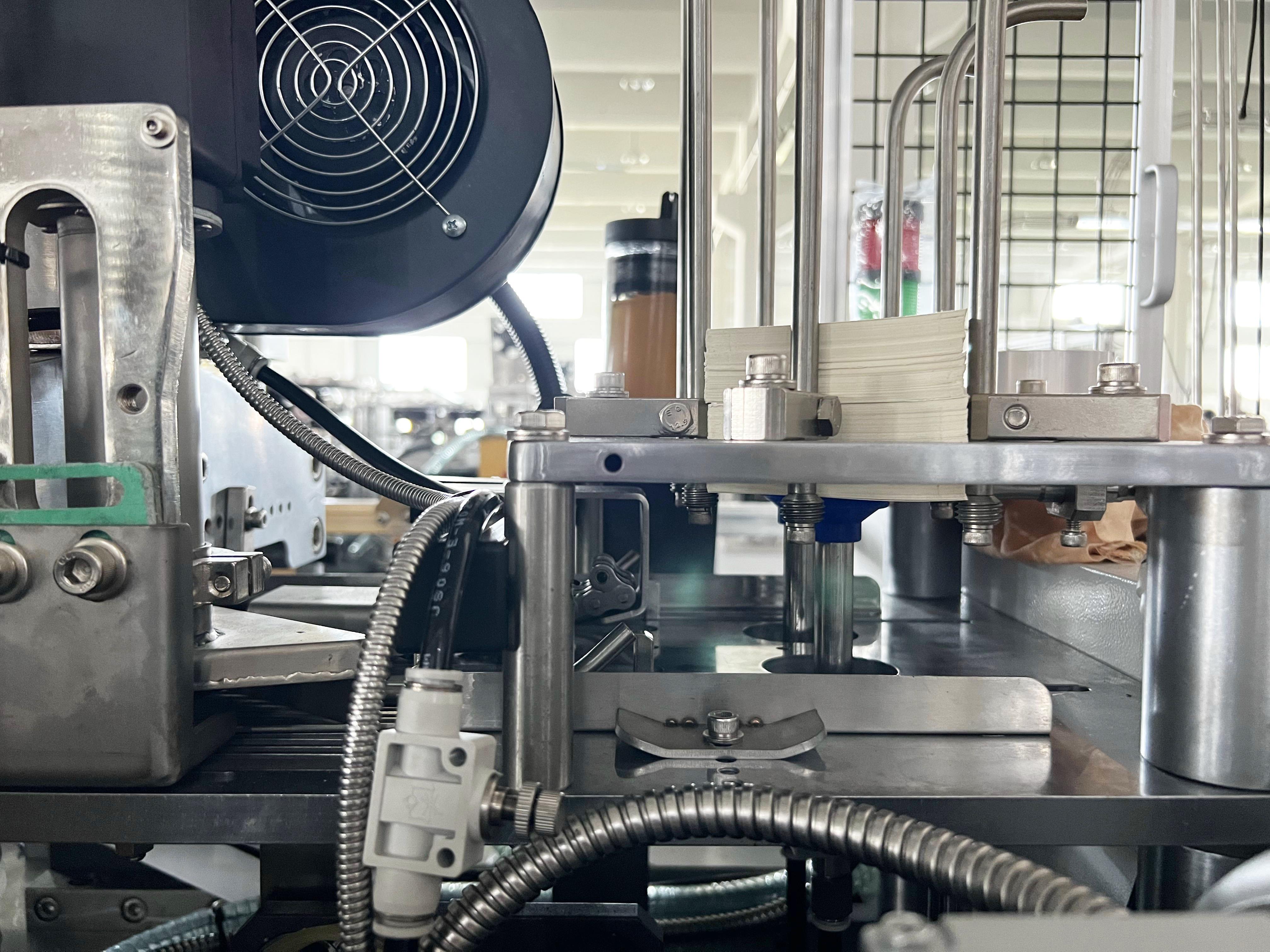

送纸导轨部分

DEBAO-100S DEBAO-118D
Weight Weight
2500 kg 2700kg
Machine encasement dimensions Machine encasement dimensions
2600 x 1600 x 1900mm(collection table 1230 x 610 x 1900mm) 2600 x 1600 x 2100mm(collection table 1230 x 610 x 1900mm)
Connecting power Connecting power
three-phase 380V,20KW three-phase 380V,20KW
Compressed air Compressed air
0.6-0.8MPa,0.4m³/min 0.6-0.8MPa,0.4m³/min
Production capacity Production capacity
100-120 pcs/min 100-120 pcs/min
Paper types Paper types
Single/double PE
/PLA
Single/double PE
/PLA
Paper grammage Paper grammage
150-300g/㎡ 150-300g/㎡
Product range Product range
(D1)ф50-85mm (H)40-110mm
(D2)ф35-65mm (h)5-12mm
(D1)ф50-85mm (H)40-110mm
(D2)ф35-65mm (h)5-12mm
Visual inspection system Visual inspection system
bottom heating bottom heating
assembly● assembly●
Long term magazine Long term magazine
control panel control panel
7 inches 7 inches
  Note:
optional ○ standard ●
